您当前的产品型号
密封 |
2RS |
两侧接触唇式密封 |
主要尺寸和性能数据
d |
25 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.01 mm |
螺母直径，下偏差 |
|
D |
57 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.013 mm |
外径，下偏差 |
|
B |
38 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.25 mm |
宽度，下偏差 |
|
Ca |
53,000 N |
Basic dynamic load rating, axial HL |
Ca |
27,500 N |
基本额定动载荷, 轴向 |
C0a |
144,000 N |
Basic static load rating, axial HL |
C0a |
55,000 N |
基本额定静载荷，轴向 |
Cua |
3,950 N |
Fatigue load limit, axial HL |
Cua |
2,450 N |
疲劳极限载荷, 轴向 |
nG Grease |
4,400 1/min |
脂润滑极限转速 |
nϑ |
2,000 1/min |
热许用转速 |
≈m |
0.907 kg |
重量 |

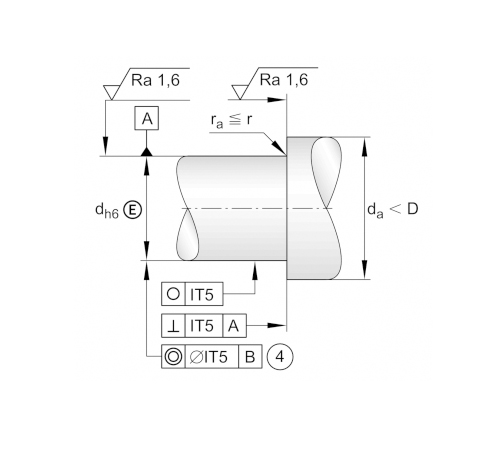

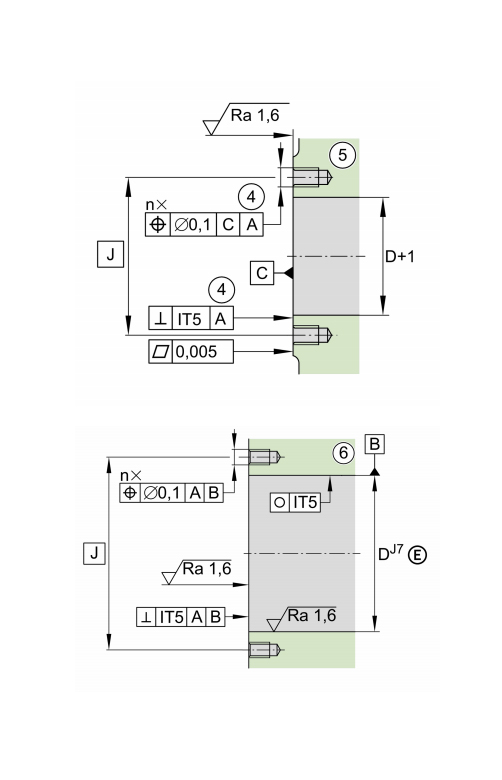

安装尺寸
da min |
32 mm |
轴挡肩最小直径 |
da max |
48 mm |
轴挡肩最大直径 |
M8 |
螺栓尺寸 |
|
n |
6 |
螺栓数量 |

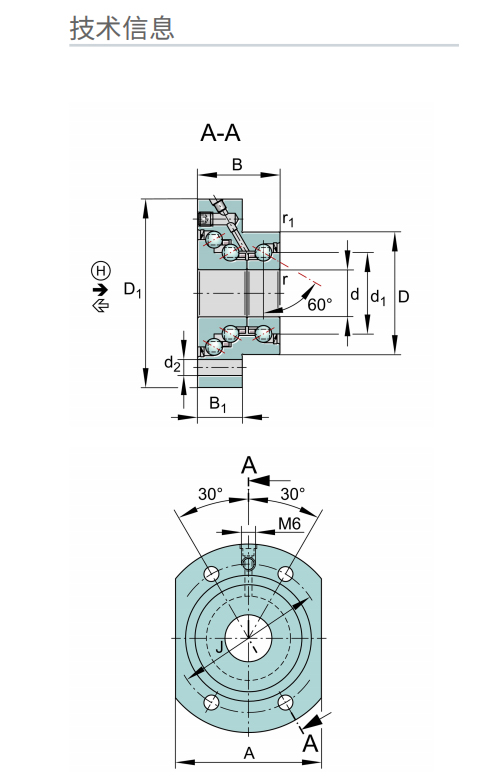

尺寸
d1 |
40.5 mm |
内圈挡边直径 |
D1 |
90 mm |
法兰直径 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
B1 |
22 mm |
法兰厚度 |
d2 |
8.8 mm |
固定孔直径 |
J |
75 mm |
节圆直径（孔） |
A |
70 mm |
法兰宽度 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
MRL |
0.6 Nm |
轴承摩擦力矩 |
caL |
850 N/µm |
轴向刚度 |
caL |
1,200 N/µm |
Rigidity axial (HL) |
ckL |
370 Nm/mrad |
倾斜刚度 |
5 µm |
轴向跳动 |
|
Mm |
1.12 kg*cm2 |
惯性力矩 |

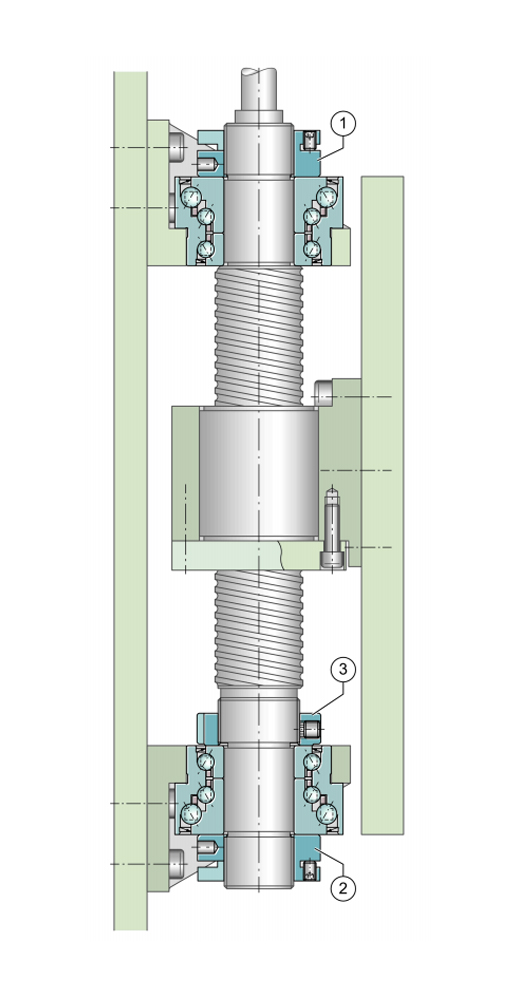

ZMA25/45 |
Recommended INA precision locknut for radial locking 1,2 |
|
(3) r |
ZM30 |
Recommended INA precision locknut for radial locking 3 |
(1), (2) r |
AM25 |
Recommended INA precision locknut for axial locking 1,2 |
MA |
25 Nm |
螺母拧紧力矩 |
(1), (2) a |
9,670 N |
Required locknut force axial 1 |
